PR10超声波脉冲发生接收器
关键词：
产品分类：
- 产品特点
- 实测应用
- 技术参数
- 标准配置
-
产品优势
· 精选连接器、接口、电源
· 接收器最大带宽20MHz
· 最大激发电压200V
· 阻尼值设置多档可调
产品优势
· 重复频率内部触发：8档可调（4Hz-2KHz）
· 脉冲宽度1~40倍可调（1倍约为28ns）
· 接收增益范围59dB
· 支持一发一收模式，脉冲回波模式代替传统的脉冲发生接收器
· PR10脉冲发生接收器
用户使用后反馈效果很好，能够很好地满足自身需求，完全可以替代进口传统的发射接收装置。同时使得用户在追求高性能产品的同时也能够享受到经济实惠的价格，为使用单位降低了成本。

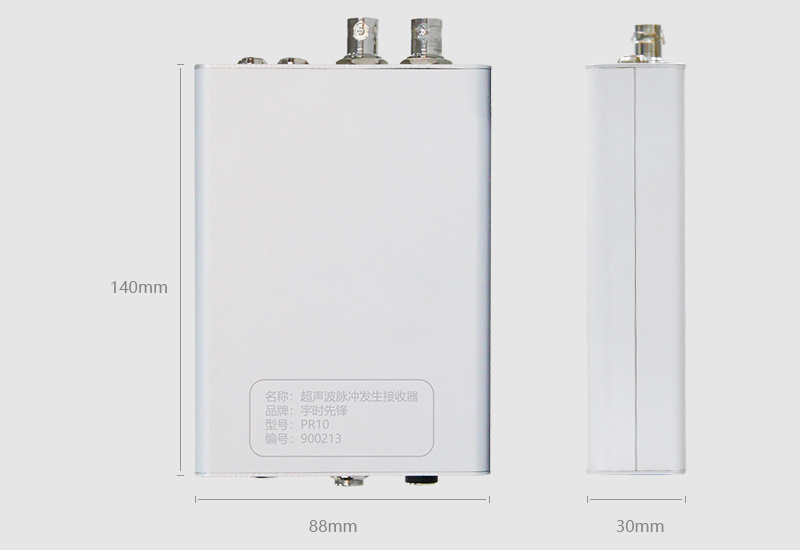

主机规格
· 外形尺寸
140x88x30xmm
· 重量
230g
· 操作温度
0-55℃

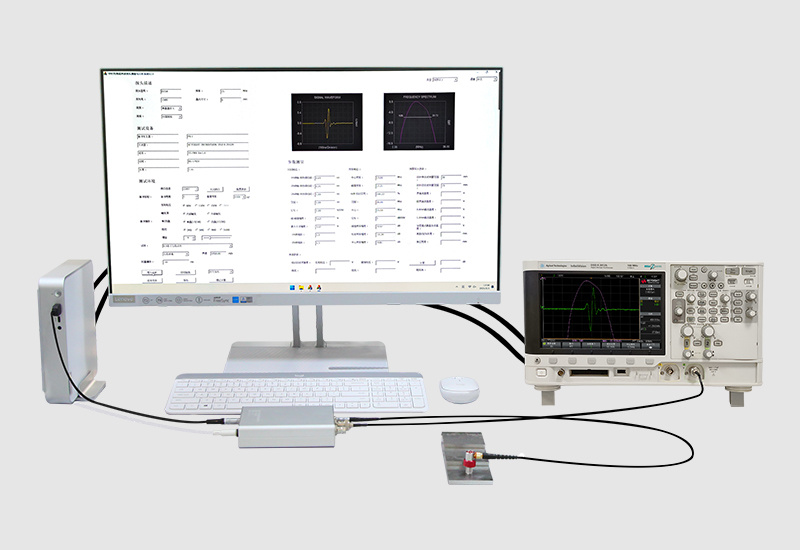

测试平台
· 搭建理想的测试平台

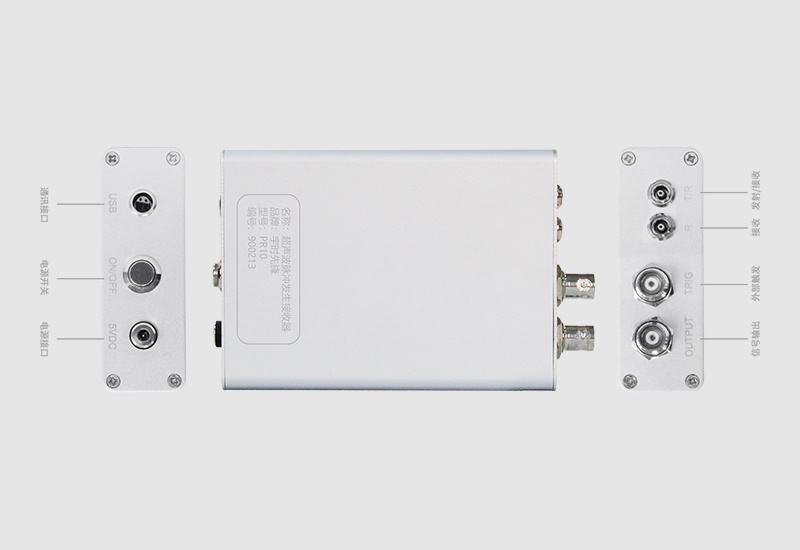

信号输出接口用于连接示波器，显示接收波形；
探头接口用于连接单双晶超声波探头；
通讯接口用于连接电脑。
-
测试平台在无损检测等领域的应用
探头性能检测
在超声波检测过程中，探头起着非常重要的作用，探头性能的好坏将直接影响到探伤结果的准确性和可靠性。测试平台可以对探头在工作状态下回波信号作出时域响应和频域响应的测量与分析。
材料分析
利用超声波脉冲反射原理，通过测量超声波在材料中传播的速度来评估材料的力学性能和质量。它广泛应用于材料工程领域，特别是在材料评价和质量控制中。
超声波探伤和厚度测量
利用超声波脉冲反射原理，对波形进行测量分析。探伤是来判断缺陷的有无、大小及其位置。厚度测量则通过已知材料声速和两个回波之间的时间间隔可以得到工件厚度。
-
控制参数
控制参数
范围
步进
发射区
发射电压
60V、110V、150V、200V
选择
脉冲宽度
1～40（1倍约为28ns）
1倍
重复频率（内部触发）
4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1KHz、2KHz
选择
触发源
内部触发、外部触发
选择
接收区
单/双晶
单晶（1T/1R）、双晶（1T/2R）
选择
阻尼
34Ω、50Ω、90Ω、510Ω
选择
增益
-4～55dB
1dB
技术参数
脉冲类型
负方波脉冲/方波脉冲
上升时间
一般在4.5-8.5ns之间，阻尼为510Ω时会到20ns及以上
下降时间
一般在3.5-6.5ns之间
脉冲宽度
1倍脉冲宽度约为28ns
带 宽
0.5-20MHz
激发模式
脉冲-回波（P-E）、穿透（T-T）
重复频率
内部触发：4Hz-2KHz；外部触发：0-20KHz
外部触发
上升沿触发；触发电压：3.3V
-
主机规格
外形尺寸
14cm*8.8cm*3cm
操作温度
0-55℃
重量
230g
电源
DC:5V1A
标准配置
主机PR10
1台
连接线Q9-Q9
2条
通讯U盘
1个
数据线USB-4芯半月
1条
控制软件（存在U盘里）
1份
电源适配器
1个
