UM-1 系列超声波测厚仪

UM-1系列超声波测厚仪测量性能好，示值稳定误差小。
穿透涂层功能适用的涂层有：油漆层、塑料类涂层等。
该功能是通过测量基材的两个连续底面回波实现的。
该模式还具有：免校准、示值稳定、测值零漂移。

关键词：

产品分类：

咨询电话：

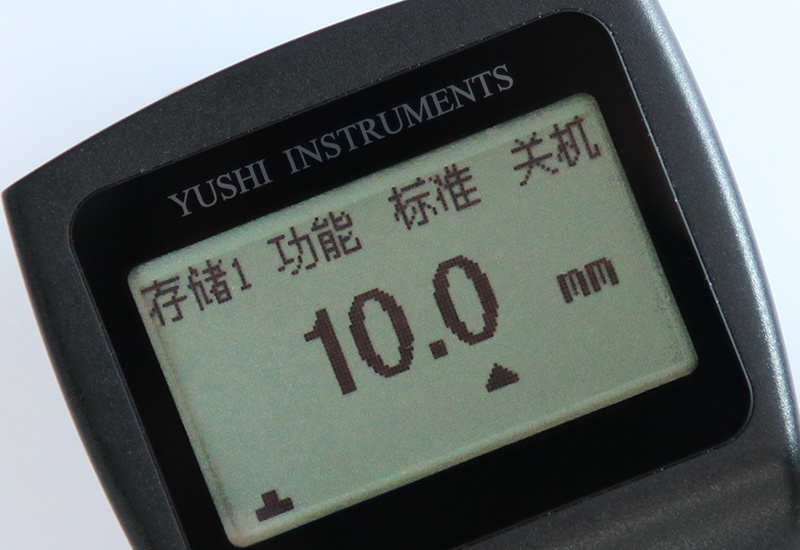

钢化玻璃一体成型视窗

· 透光率变成90%，屏幕透光，数字清晰

　钢化玻璃一体成型视窗，比PC料成本增加约200%。

· 硬度由原来的3-4H变成7-8H，刀过不留痕

　背胶变为3M成型背胶，粘度好不易脱落。

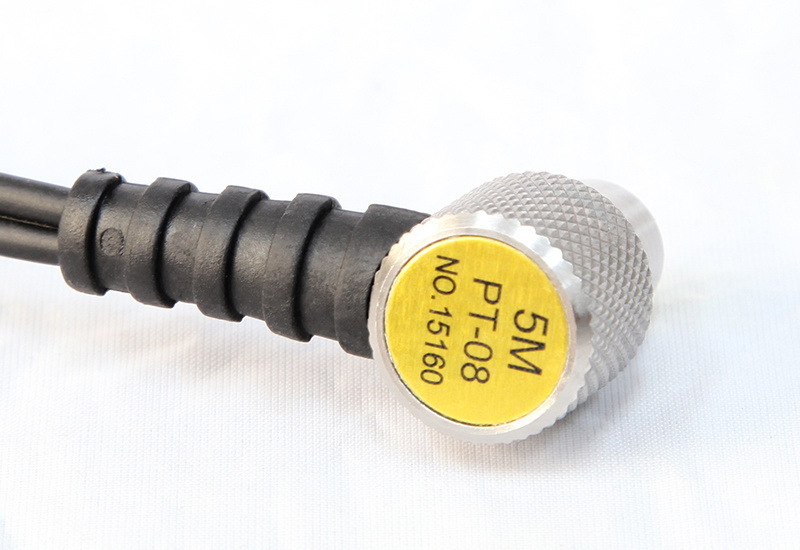

标配探头

· 标配PT-08B探头（倒角设计）

　人体工学设计，手握舒服，拿取平稳、久握不累。

· 表面防腐处理，可适应恶劣环境

　PT-08B倒角探头工艺改进后成本增加40%左右。

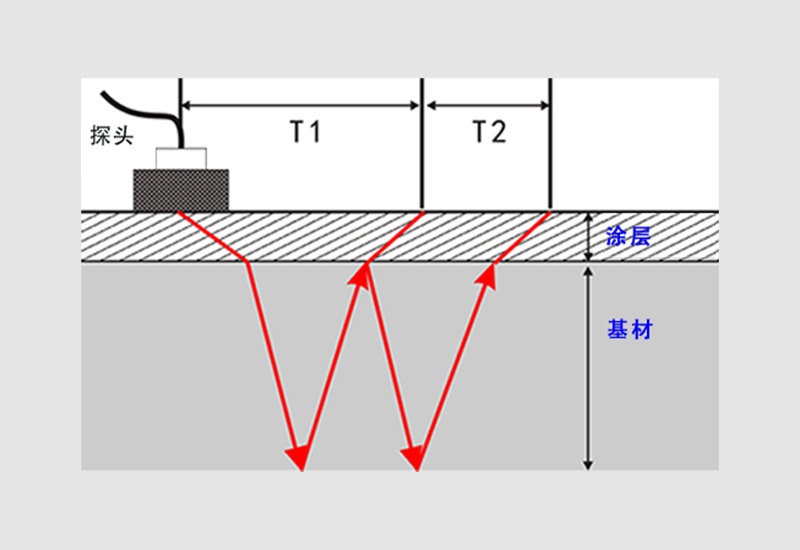

穿透涂层功能示意图

· 普通测厚模式

　测量发射脉冲和一次底面回波之间的时间差T1(包含涂层厚度)。

· 穿透涂层模式

　测量两个连续底面回波之间的时间差T2(不包含涂层厚度)。

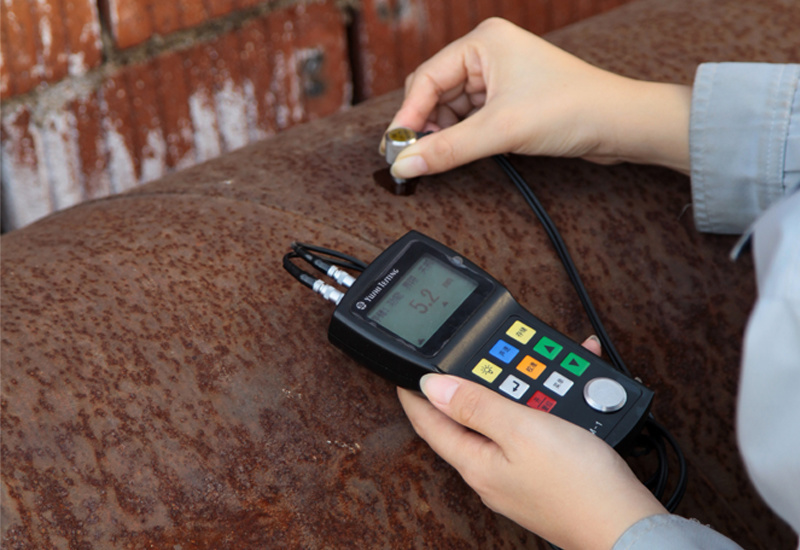

适应严苛的环境

· 身处严苛环境测量指标依旧稳定

　钢筋铁骨一般

· 可测量多种材质

　钢、铜、铝、PVC、玻璃等。

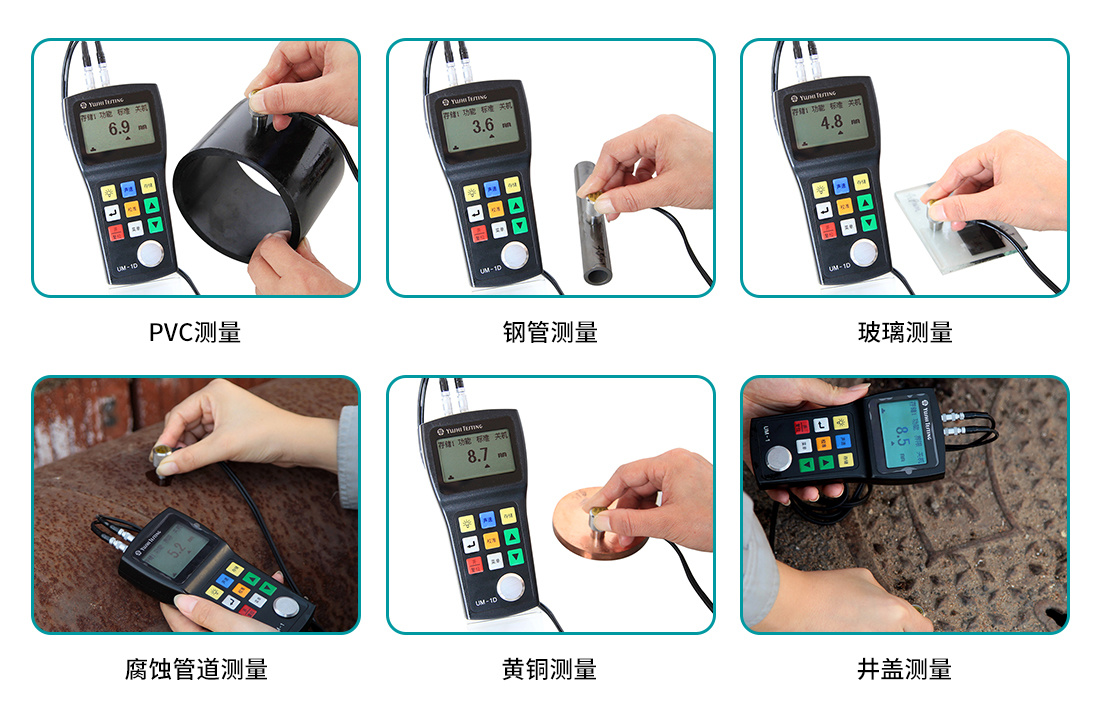

UM-1系列-实测应用

UM-1系列-技术参数

显示屏	128×64点阵液晶屏显示(EL背光)
工作原理	使用双晶探头的脉冲-回波法、回波-回波法(UM-1D)
标准模式测量范围	0.8mm~300mm(取决于所配探头和被测材料)
涂层模式测量范围	3mm~20mm(使用标配探头，UM-1D)
管材的测量下限(钢)	中20mm×3.0mm(标配探头)，中15mm×2.0mm(小径管探头)，示值误差≤±0.1mm。
示值误差	±0.1mm H<10mm:±(1%H+0.1)mm H≥10mm 注：H为被测物实际厚度
重复性	0.1mm
测量分辨率	0.1mm 或0.001in
单位	毫米或英寸
校准模式	快捷校准、两点校准
V路径修正	自动V声程修正，补偿双晶探头的非线性度
测量更新率	4Hz
材料声速范围	1000~9999 m/s或0.0394~0.3937in/us
存储功能	划分5个数组，可存储500个厚度值
最小值捕获	是指在测量过程中捕捉测量值中的最小值
报警功能	可设置厚度界限，对界限外的测量值有报警声提示
声速存储	可存储5种不同材料的声速
工作语言	可选择中文、英文
通讯接口	USB接口或RS232串口(选配)
应用软件	UMView软件用于测量数据的传输、储存、分析和编辑文档(选配)
电源	两节1.5VAA电池，当电量不足时，有低电压提示
操作时间	碱性电池可使用200小时(不使用背光)
自动关机	5分钟无操作后自动关机
工作温度	-10℃~+50℃
尺寸	149mm×73mm×32mm (H×W×D)
重量	210g(含电池)

UM-1系列-标准配置

UM-1系列-选购配件
