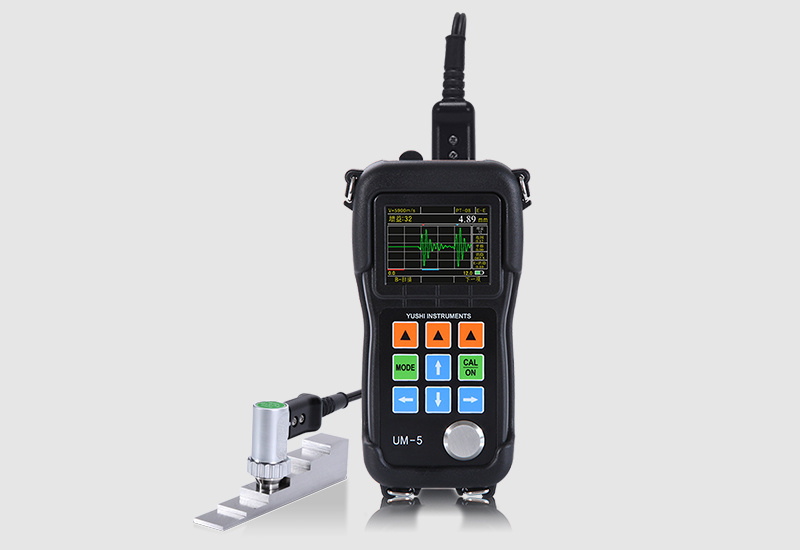

基本特点
· 分辨率
0.01或0.1mm(0.001或0.01in)，可在整个测量范围内选择。
· 测量范围
0.5-508毫米（取决于所用探头、材料、表面状况）
仪器主要功能

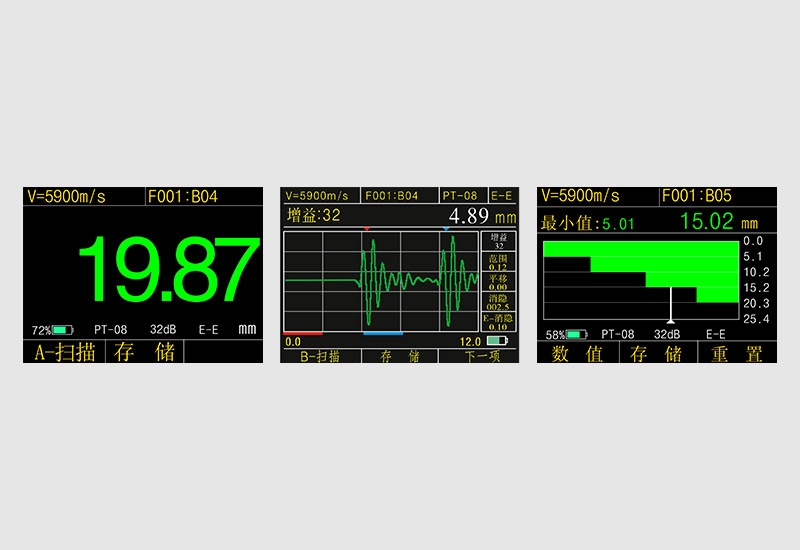

· 实时彩色A扫描
根据波形能轻易找到问题所在
· 实时彩色B扫描
显示沿着探头移动轨迹的剖面图，用于观察被测工件的底面轮廓。

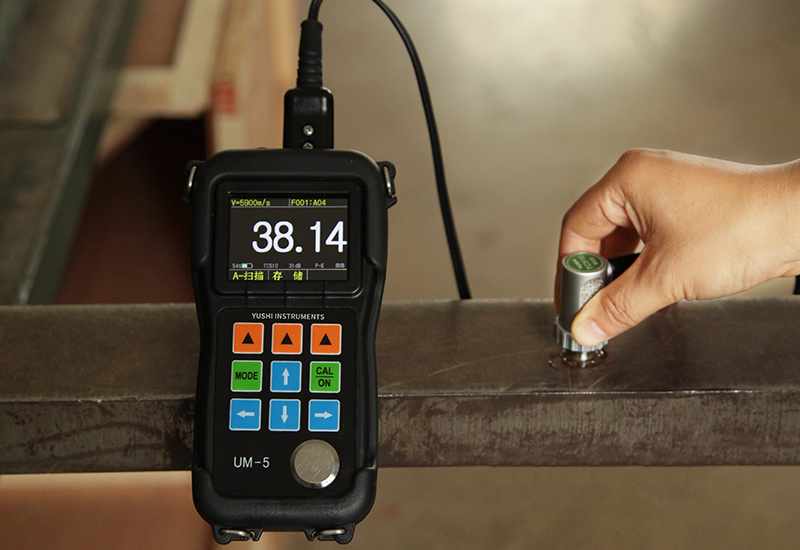

· 大数字界面
清晰的大数字显示，直观

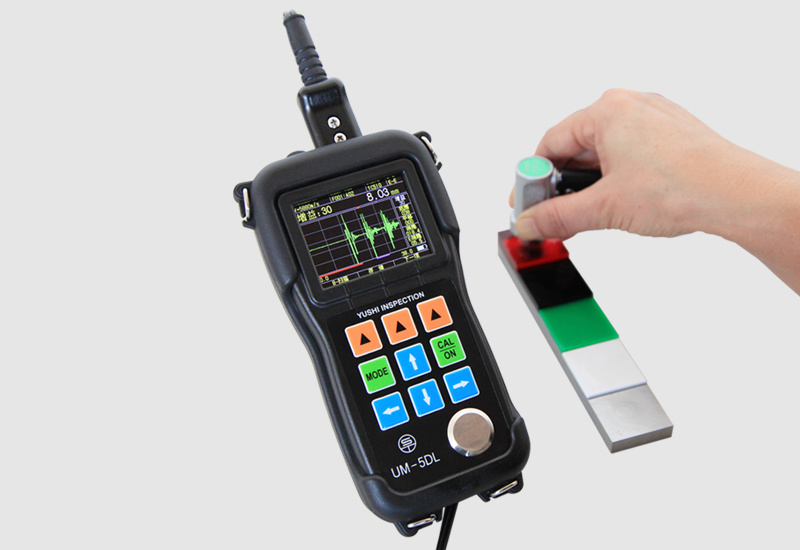

穿透涂层功能
· 工作原理
通过测量基材的两个连续底面回波实现的
· 其他特点
1、免零点校准； 2、高稳定性；3、零漂移。
存储功能
· 大容量存储器
可存储100,000个厚度值和1000幅A/B扫描波形

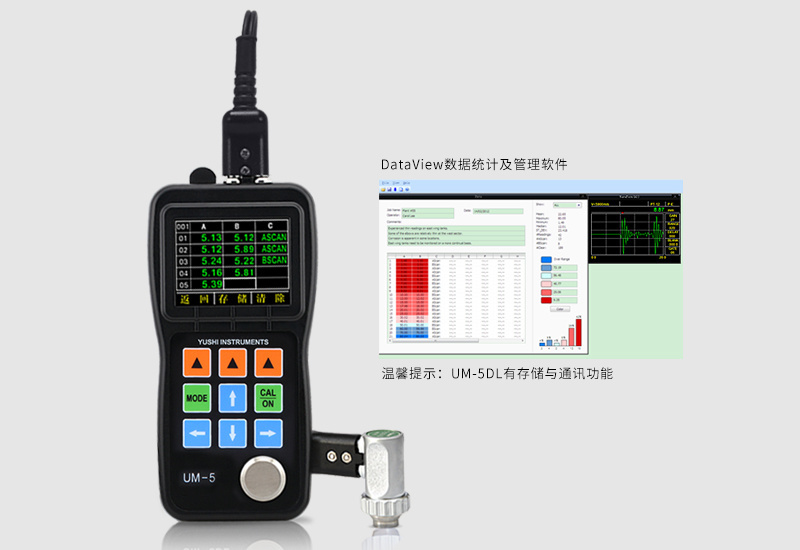

· 通讯软件
DataView 数据统计及管理软件
标配橡胶保护套

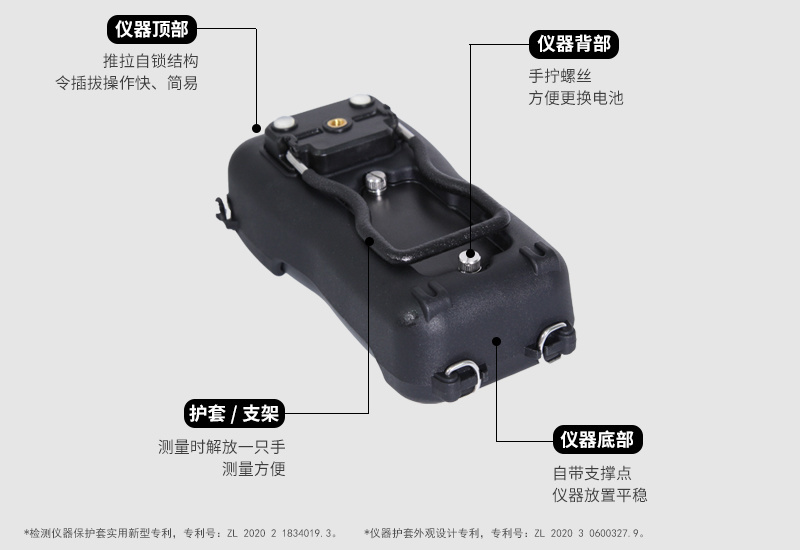

· 专利护套
测量时解放一只手，方便测量
· 松不脱手拧螺丝
具有高灵活性和低成本优势，不易丢失，方便更换电池
适应严苛的环境
· 彩色大屏，清晰亮丽
身处严苛环境测量指标依旧稳定
· 可测材料
钢、铜、铝、PVC、玻璃等。
-

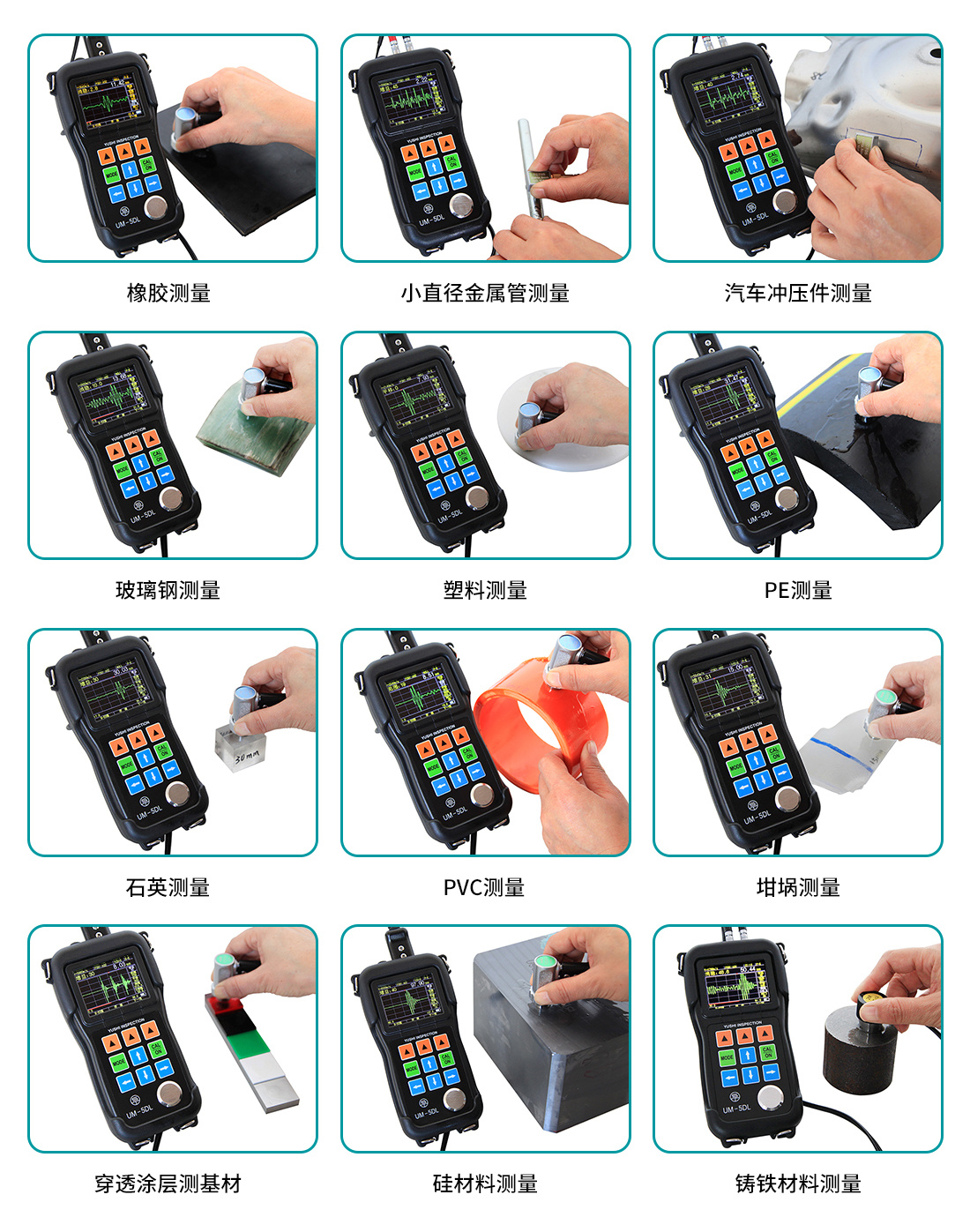

UM-5系列-实测应用
-
UM-5系列-技术参数
显示屏 2.4寸(320×240点阵)彩色显示液晶屏 工作原理 使用双晶探头的超声波脉冲-回波法和回波-回波法 测量范围 0.5-508毫米(0.025-20.00英寸)取决于所用探头、材料、表面状况 测量分辨率 0.01或0.1mm(0.001或0.01in)，可在整个测量范围内选择 单位 毫米或英寸 增益 实时可调 显示模式 厚度值模式，最小/最大值捕获模式，差值/减薄率模式 V路径修正 自动V声程修正，补偿双晶探头的非线性度 测量更新率 每秒4Hz、8Hz、16Hz可选 材料声速范围 500~9999m/s，0.0197~0.3937in/us 报警设置 最大值和最小值报警，报警时动态改变厚度读数颜色 工作语言 中文、英文、日文、法文、德文等多种语言可选择 工作电源 两节1.5V AA电池，待机时长24小时 仪器关机 可选5、10、20分钟无操作后自动关机，或只能手动关机 工作温度 -10℃~+50C 尺寸 153mm×76mm×37mm (H×W×D) 重量 含电池280g UM-5系列-探头表
型号 PT08 TC510 TC550 ZT12 PT06 PT04 GT12 类型 标准 标配 复合晶片 粗晶（铸铁） 小径管 指尖 高温 频率 5MHz 5MHz 5MHz 2MHz 7.5MHz 10MHz 5MHz 接触直径 11mm 13.5mm 13.5mm 17mm 8.7mm 7.0mm 15mm 测量范围 0.8-100.0mm 1.2-200.0mm 1.0-200.0mm 4.0-508.0mm 0.8-30.0mm 0.7-12.0mm 4.0-80.0mm 允许温度 -10~60℃ -10~70℃ -10~70℃ -10~70℃ -10~70℃ -10~70℃ -20~480℃ UM-5系列-参数对比
功能 UM-5 UM-5D UM-5DL 彩色屏幕 √ √ √ 实时A-SCAN √ √ √ 实时B-SCAN √ √ √ 增益、闸门可调 √ √ √ 消隐功能 √ √ √ 穿透涂层功能 × √ √ 数据存储器 × × √ √ DataView软件 × × √ √ -
UM-5系列-标准配置
● 测厚仪主机 ● 使用说明书 ● 耦合剂 ● 合格证 ● 探头(含测试报告) ● 保修卡 ● 探头线 ● 装箱单 ● 5号碱性电池 ● 通讯线 ● 护套 ● 通讯光盘 ● 产品包装箱 ● 出厂校准证书
