PM5 Gen2多功能超声波测厚仪

测量范围：
0.01毫米~38米，取决于被测材料、探头、以及表面条件、温度和所选配置。
0.15mm~30mm(标配D15A探头，钢)

关键词：

产品分类：

咨询电话：

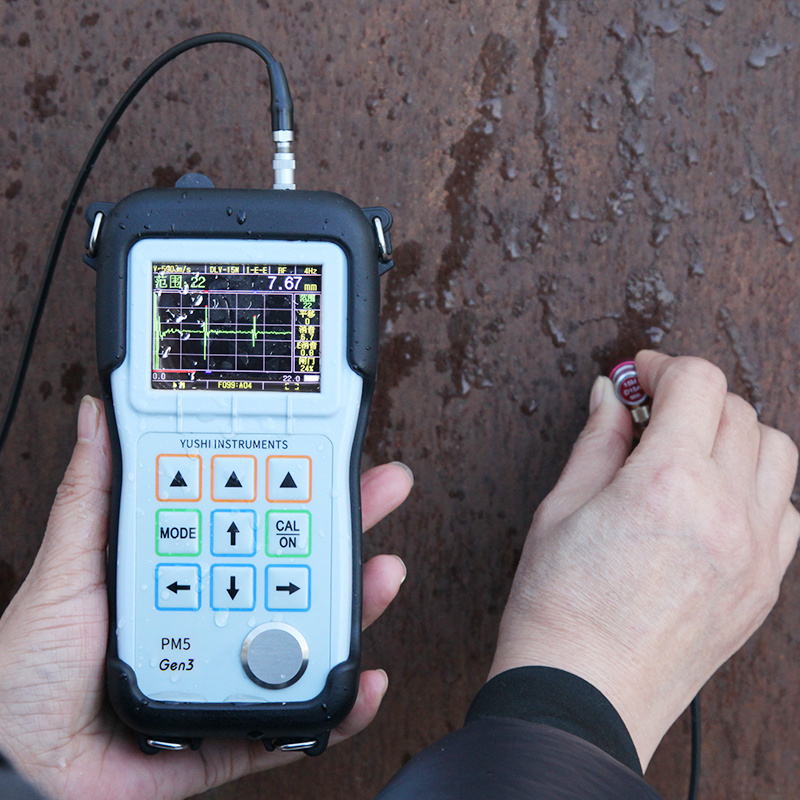

IP67防尘防水

· 通过GB/T 4208标准IP67测试

　可在1米深的水中短时间使用，可用于水和汗水等恶劣环境。

· 可以防护灰尘进入

　整体防止接触，防护灰尘渗透。

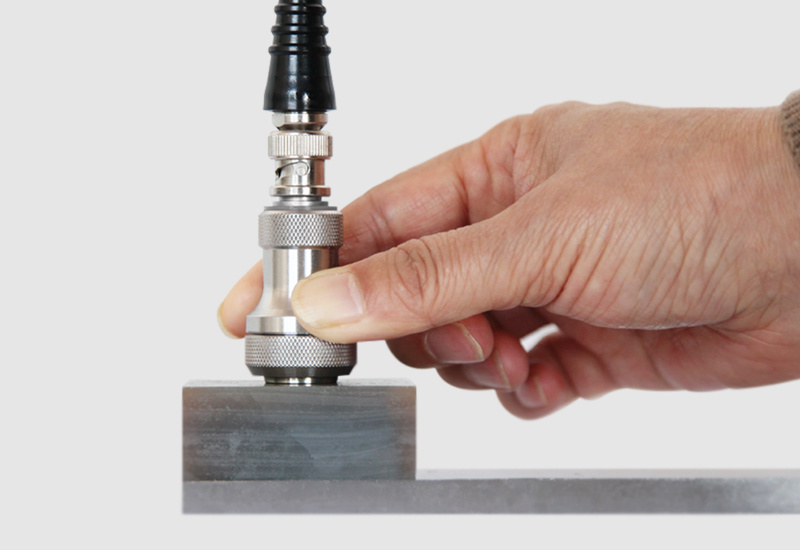

标配探头

· 标配D15A单晶延迟块探头

　可对大多数材料进行测厚

· 可选配其他多种探头

　延迟块探头、接触式探头、笔式探头、水浸探头等。

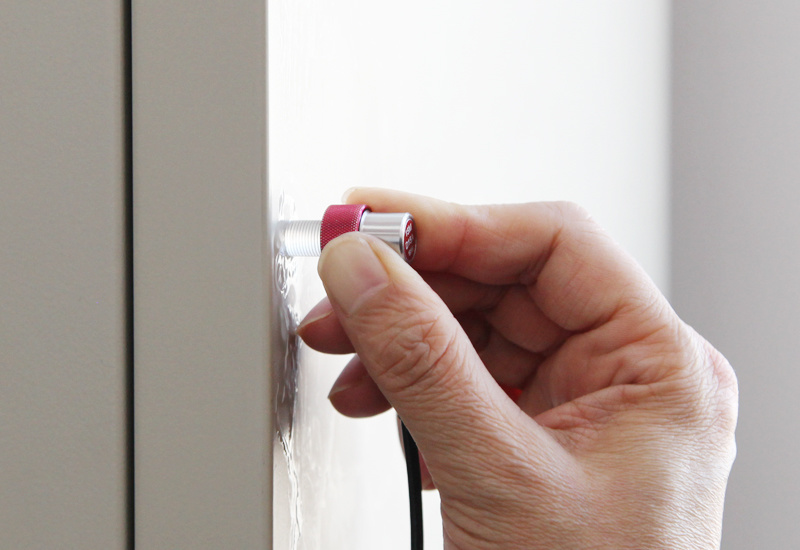

对高温或曲面材料厚度测量

· 温度补偿功能

　可以手动输入校准试块的温度值和测量时的实际温度值。

· 其他辅助选项

　高温延迟块探头+定向捕捉、高速测量与同步显示+自动冻结

穿透厚涂层功能

· 使用专用探头穿透厚涂层

　可以穿透20mm甚至更厚的涂层精确测量金属厚度。

· 适合在平面、曲面或管道上使用

　可以让检测工作变得更快捷、更高效。

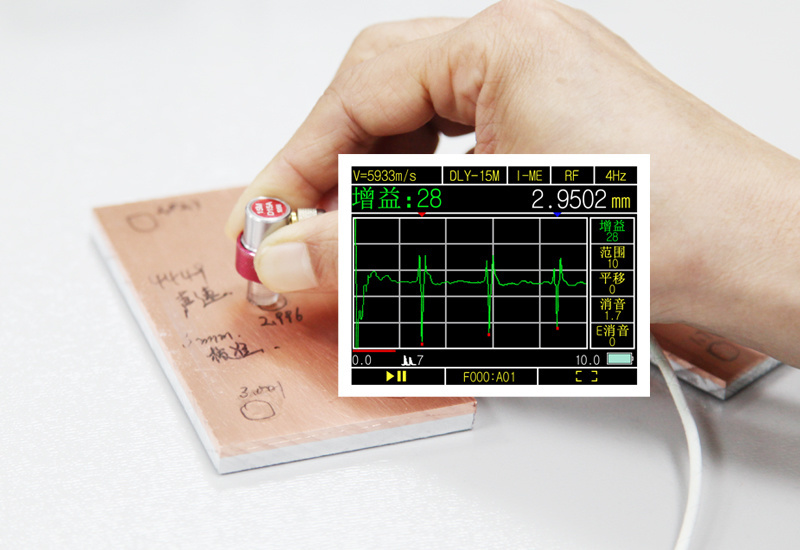

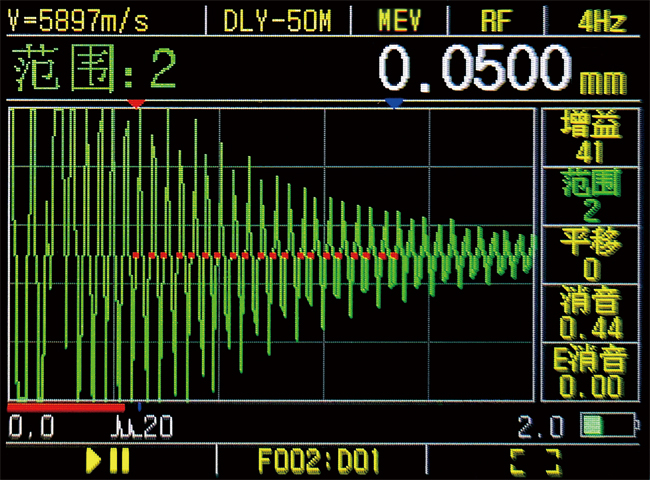

高分辨率选项

· 显示分辨率最高0.0001mm

　选配（I-ME模式）

· 测量单位有毫米、英寸、微米、密耳

　可根据被测工件材料、几何形状、表面条件和温度选择。

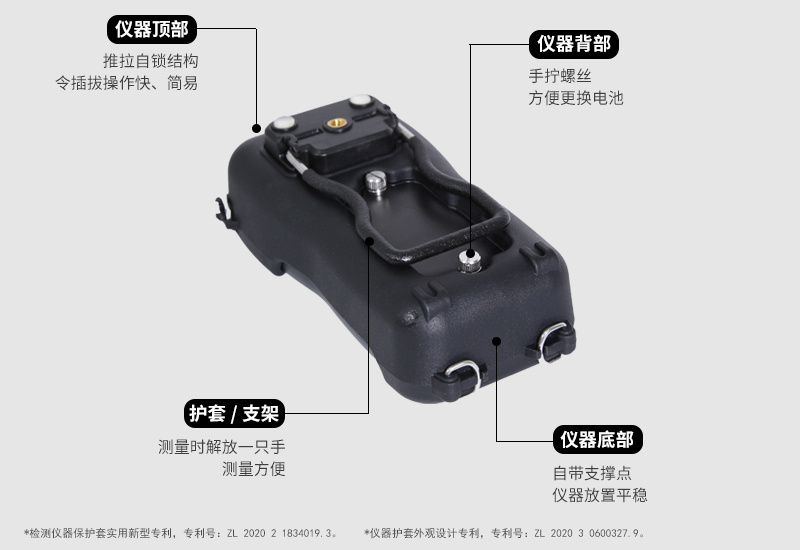

标配橡胶保护套

· 专利护套

　测量时解放一只手，测量方便。

· 松不脱手拧螺丝

　具有高灵活性和低成本优势，不易丢失，方便更换电池

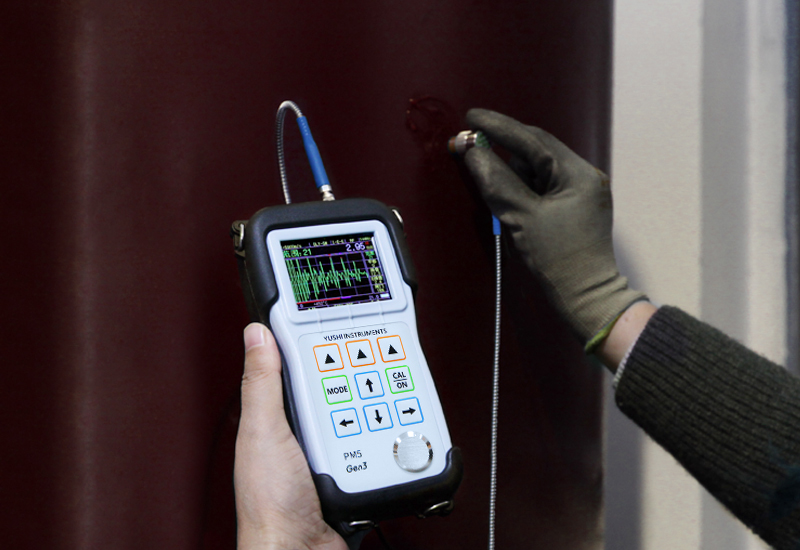

PM5 Gen2-实测应用

PM5 Gen2-技术参数

工作语言	P-E （脉冲回波法）：测量初始脉冲和第一次底面回波之间的时间。 I-E （界面波回波法）：测量延迟块回波与第一次底面回波之间的时间。 I-E-E （回波回波法）：测量两次连续底面回波之间的时间。 I-ME （多次回波法）：测量多次底面回波之间的时间。 E-EV（双回波校验）：验证回声模式，需要三个反射回波。 COAT涂层模式（选项）：涂层专用测量模式。 OXIDE氧化层模式（选项）：专用测量锅炉管壁内壁上氧化层的厚度。 PELR大量程模式（选项）：量程范围超过材料厚度时，需选用该模式。
探头类型	支持延迟线探头、接触探头、保护膜探头、笔式探头、水浸探头。
校准方式	校零探头、校零涂层、校准声速、一点校准、两点校准、设定声速、材料声速表。
示值误差	±0.01 H≤3mm ±0.05 3＜H＜10mm ±(0.5%H+0.01) H≥10mm 注：H为被测材料厚度
厚度范围	0.01毫米～38米，取决于被测材料、探头、以及表面条件、温度和所选配置。 0.15mm～30mm（标配D15A探头，钢）
材料声速范围	310 - 18699m/s，并可对已知厚度物体反测声速。
分辨率	低分辨率：0.1毫米标准分辨率：0.01毫米高分辨率：0.001毫米超高分辨率（选项）：0.0001mm或0.1um（I-ME模式）
探头频率范围	0.5MHz～20MHz

一般规格

显示

内置数据记录器选项

数据存储器	通过标准的USB端口识别、存储、调用、清除、传输厚度读数、波形图像和仪器配置等信息。
容量	可存储10万个厚度值，400个参数配置文件，配有上位机软件、U盘
实时通讯选项	上位机操控仪器，实时传输厚度值、波形、参数，含上位机测量软件。适用于在线测量与二次开发。
多通道选项	含上位机多通道测量软件，主要应用于自动化测厚。

PM5 Gen2-标准配置
