铸铁球化率测量技巧与要点解析
背景介绍
· 什么是球墨铸铁
球墨铸铁是20世纪五十年代发展起来的一种高强度铸铁材料，
其综合性能接近于钢，正是基于其优异的性能，已成功地用
于铸造一些受力复杂，强度、韧性、耐磨性要求较高的零件。
球墨铸铁已迅速发展为仅次于灰铸铁的、应用十分广泛的铸
铁材料。所谓“以铁代钢”，主要指球墨铸铁。
球化率
· 在规定的视场内，所有石墨球化程度的综合指标。
球墨铸铁中的球化率的高低是球墨铸铁材质好坏的关键，也是金
相检验的重点。球化率高，材质抗拉强度、塑性、耐磨性能都高。
国内普通球墨铸铁铸件的球化级别要求达到4级以上，(即球化率
70%) 一般铸造厂达到的球化率为85%左右。近年来，随着球墨
铸铁生产的发展，尤其是在风电铸件生产和铸件质量要求较高的
行业，要求球化级别达到2级，即球化率达到90%以上。
球化率测量

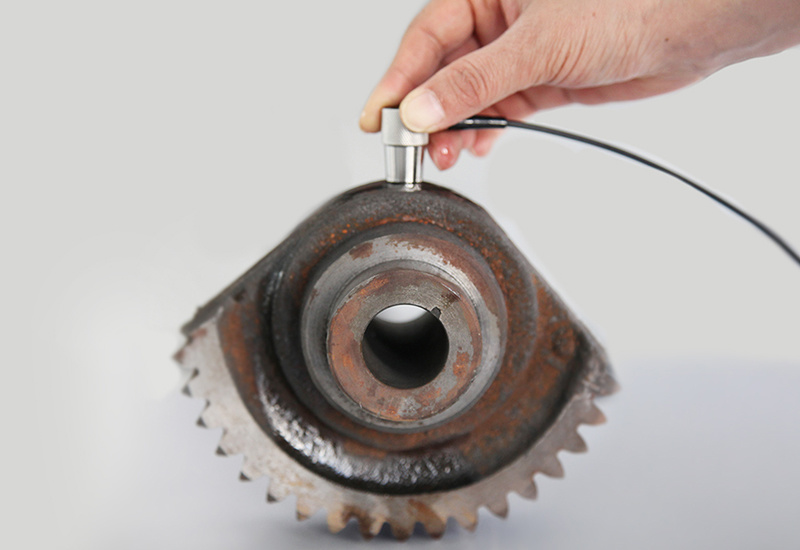

· 通过材料的声速进行检测
要执行球化率检测，可通过按键方式简单地将厚度数据输入
到仪器中，然后仪器会根据所输入的厚度值和测量到的脉冲
传播时间自动计算出材料的声速。不同的厚度测量范围应选
择不同的探头配合测厚仪使用， 厚度大于20mm以上的铸铁
件建议选择频率2.25MHz或0.5MHz的接触式探头。
PM5 Gen2仪器优势
· 更高的测量更新速度
PM5 Gen2超声波测厚仪比其他超声测厚仪具更高的测量更新速
度（高达2KHz）。可提供更高的测量分辨率0.001mm，从而使
声速计算更加精确。
· 实时通讯
此外，PM5 Gen2测厚仪可以通过无线或有线实时通讯选项，可
实现上位机操控仪器，实时传输厚度值、波形、参数，含上位机
测量软件，这一功能已经广泛应用到实际生产当中，是在线测量
与二次开发的理想选择。
总结
纯铁、球墨铸铁和灰口铸铁的声速都各不相同。一般来说，纯铁的声速约为5900m/s，球墨铸铁的声速约为5600 m/s，而灰口铸铁的声速约为4700 m/s。特定应用中被测材料的确切声速会根据其合金的组成成份、晶粒结构以及其它处理方面的变量而发生变化。一定要使用由被测材料制成的标准校准块，来核查被测材料的确切声速。建议用户为每个应用创建自己的声速与球化率百分比对照表。 注意在测量声速时需要了解被测样件的确切厚度。检测人员以超声方式检测球化率的操作，需要使用游标卡尺测量其厚度而实现。如果检测位置的厚度不可知，则不能完成准确的声速测量。
