玻璃纤维船体凝胶涂层厚度测量全攻略
背景介绍
· 什么是凝胶涂层
凝胶漆是一种硬聚酯树脂涂层，聚酯树脂具有耐磨、
耐冲击、摩擦系数小等特点，广泛的用途之一是船
用产品，例如游艇和摩托艇的船体。它最常用于玻
璃纤维船体，涂覆在玻璃纤维上，形成光滑且有光
泽的保护面，既美观又可以预防一些有害的环境和
化学物质对所涂抹表面的破坏。
客户样件
· 样件分析
我们收到客户某船舶公司的产品样件-带凝胶漆的玻
璃纤维船体，制造厂家需要测量凝胶涂层的厚度，以
确保它在规定的范围内。通常厚度范围要求大约0.25
毫米到1毫米，大多数情况下厚度约为0.5毫米左右。
探头选择
· 标配延迟块探头D15A6
延迟块探头可在测量很薄的材料、温度很高或需要很高
厚度分辨率的应用中，发挥优质的测量性能。
实测结果
· 仪器选择

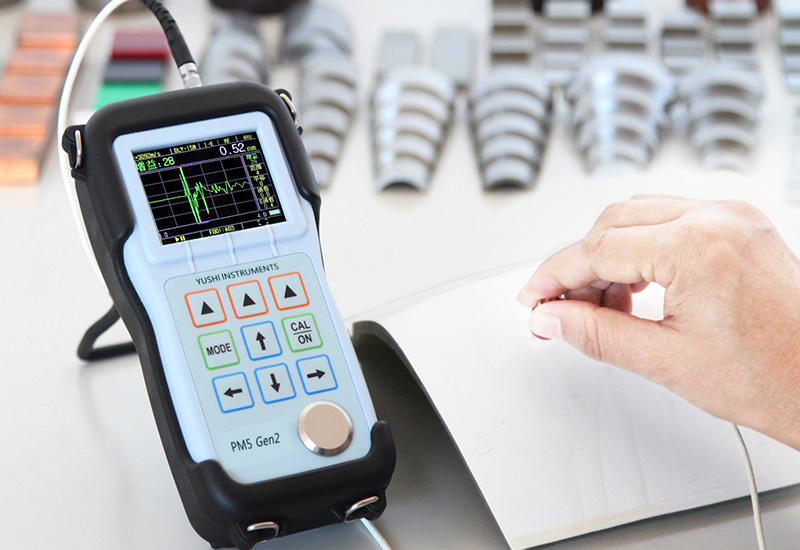

使用宇时先锋PM5 Gen2超声波测厚仪进行测试，
回波清晰，方便快捷、测值准确。
· 测量模式
界面波-回波法
总结
PM5 Gen2超声波测厚仪的A扫描波形显示对于确定回波有效性和验证正确读数非常有用。凝胶涂层的内表面通常是粗糙和不规则的，由于这种不均匀的几何形状，来自凝胶涂层-玻璃纤维边界的回波变化很大。因为制造商通常最关心的是确保凝胶涂层满足最小厚度，测量时使探头与被测材料表面保持垂直状态，可以通过A扫描波形来验证最小凝胶涂层的厚度。
