超声波测厚仪测量锅炉管件的内壁氧化层厚度
产品样件
· 测量难点

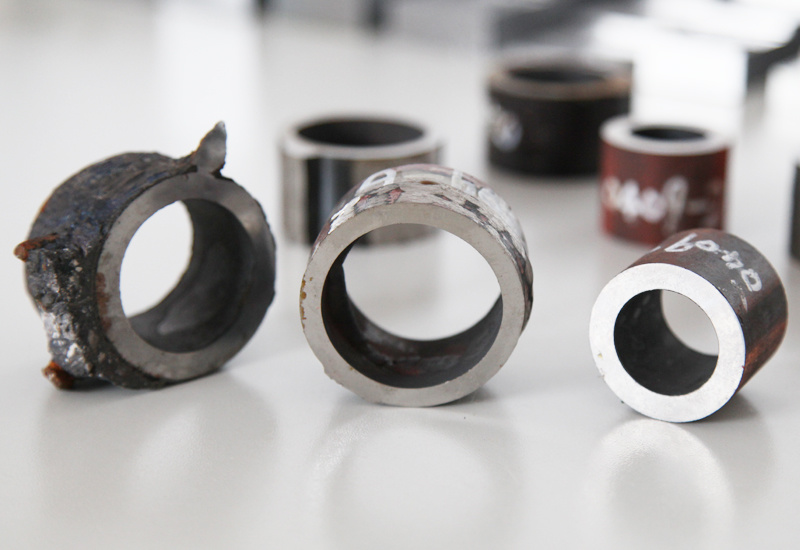

锅炉管件的氧化物剥落，锅炉在启动或关闭过程中出现
的热应力，通常会使管壁上的氧化层碎裂成片。这些碎
裂的硬片会被蒸汽流迁移到涡轮机中，随着时间的推移，
最终会使设备出现侵蚀损伤。
测量原理
· 超声波反射原理
超声波从一种介质传播到另一种介质时，在两介质的分界面
上会产生反射。反射脉冲的问隔时间正比于材料厚度，将这
个时间转化为厚度值表示，即为被测材料厚度。

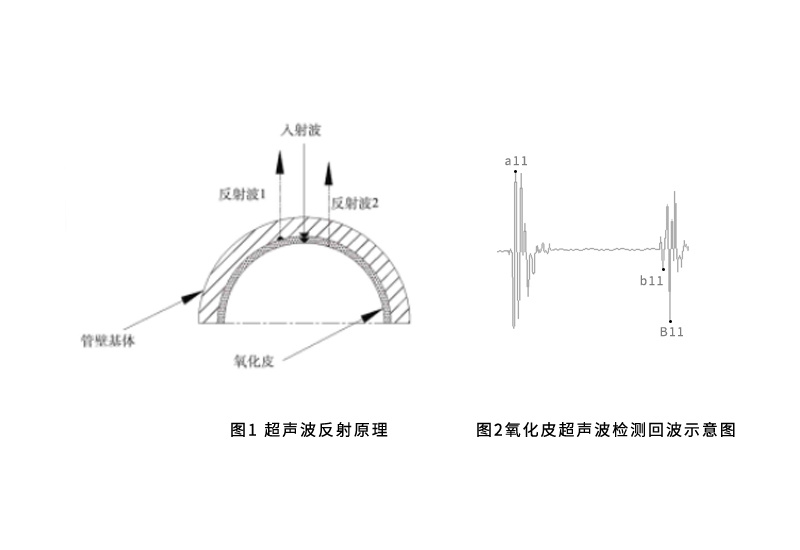

如图2所示（图中all为延迟块界面回波，bll为钢管内壁的反
射波，B11是超声波穿过氧化皮后遇见空气的反射信号。
高频探头选择
· 标配延迟线探头D15A6

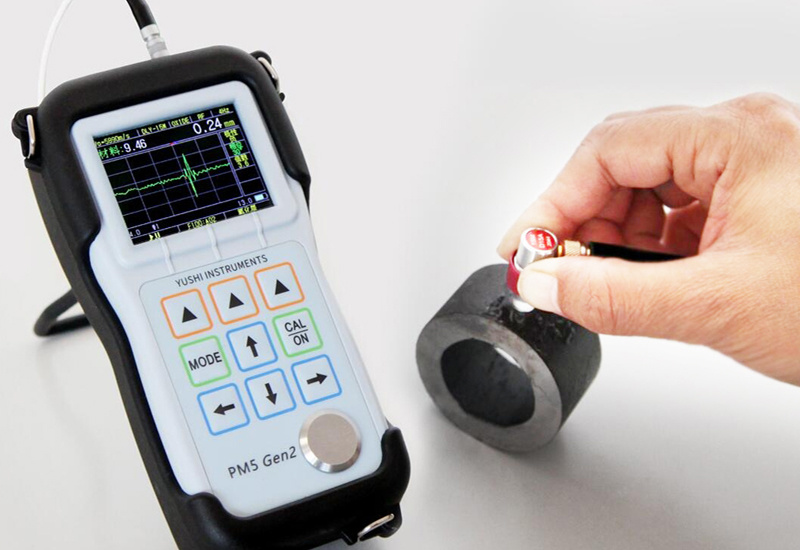

我们的PM5 Gen2测厚仪使用专用高频探头与专用
耦合剂一起使用时，可测量厚度低达约0.2毫米的管
内壁氧化膜厚度。并能同时显示钢管壁厚、内壁氧
化膜厚度和整体厚度。
实测结果

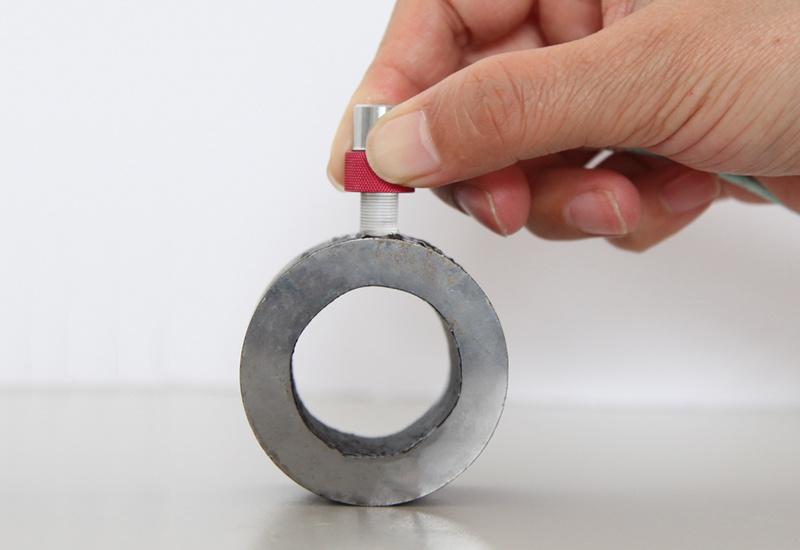

· 探头类型
15MHz延迟线探头
· 测量模式
界面波-回波法
