超声波测厚仪测量橡胶、玻璃纤维、亚克力等高衰减材料
橡胶厚度测量
· 测量难点
由于高频声波在橡胶材料中的衰减性很大，而且大多
数橡胶管道内部结构所产生的回波具有非常复杂的模
式，因此在进行这类测量时，需要考虑到一些特殊的
因素。不同类型橡胶的声衰减和内部结构差异很大，
在橡胶材料的测量应用中，总是需要使用2.25 MHz或
更低频的探头。

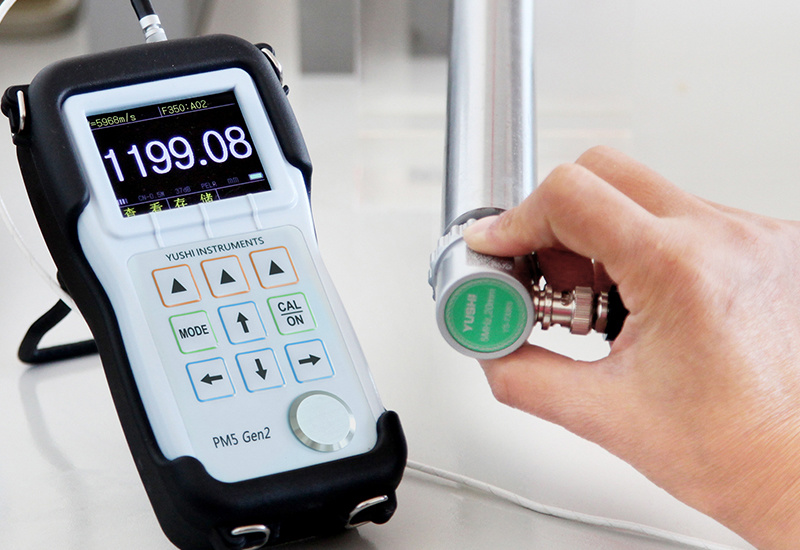

长钢棒测量
· 测量难点
大厚度的金属，常规的测厚仪量程不满足要求，不能实
现测量。
· 探头频率
PM5 Gen2超声波测厚仪可选配大量程选项。测量范围
可达38米，分辨率0.01mm，高精度/大量程二合一。
能够很好地解决对于大厚度材料的测量。

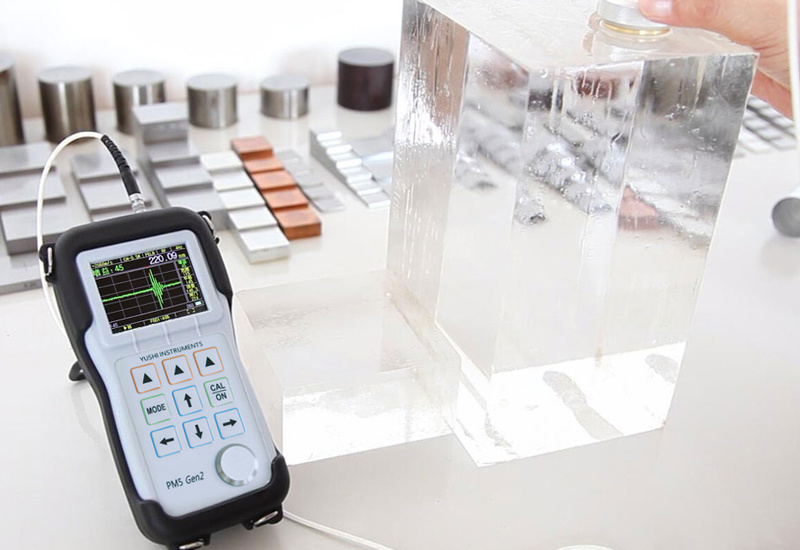

亚克力测量
· 测量难点
1.亚克力工件很厚，使得超声波难以穿透和接收底部回波；
2.普通测厚仪的测量范围通常小于220mm。即使量规可以
测量大厚度工件，也很难保持高精度。
· 探头频率
0.5MHz
玻璃纤维测量
· 测量难点
由于玻璃纤维常用压制工艺，这种材料通常会出现波幅较高
的内部反射，由于材料内部反射干扰了仪器而产生的错误读
数。如果在某种情况下观察到错误读数，可能是各种分层产
生的反射回波，同时底面回波会完全消失。
· 解决方案
沈阳宇时先锋超声波测厚仪特有的实时A扫描功能，通过回
波显示帮助使用者观察波形，经过简单增益、 消隐功能调整
后，仪器显示玻璃纤维材料总厚度的正确读数。
